數控雕銑機以其更廣泛應用領域和產品加工精度被越來越多的人選擇，而對于初次接觸數控雕銑機的人來說，在進行數控編程時，總是容易搞混機床的坐標系情況。通常數控雕銑機的坐標系主要分為機床坐標系與編程坐標系，這里米科尼小編就為大家介紹數控雕銑機的機床坐標系及其方向確定方法，以供大家參考。

　　一、數控雕銑機的機床坐標系

　　1、雕銑機相對運動的規定

　　數控雕銑機的加工動作主要分刀具的動作和帶加工產品的動作兩部分，在確定機床坐標系的方向時，始終認為工件靜止，而刀具是運動的。這樣編程人員在不考慮機床上工件與刀具具體運動的情況下，就可以依據工件的樣圖，確定數控雕銑機的加工過程。

　　2、雕銑機機床坐標系的規定

　　在數控雕銑機上，機床的動作是由數控裝置來控制的，為了確定數控雕銑機上的成形運動和輔助運動，必須先確定機床上運動的位移和運動方向，這就需要通過坐標系來實現，這個坐標系被稱為機床坐標系，也叫標準坐標系。在數控雕銑機顯示屏上常見的“機械坐標”就是指機床坐標系的坐標值。

　　3、X、Y、Z坐標軸相互關系

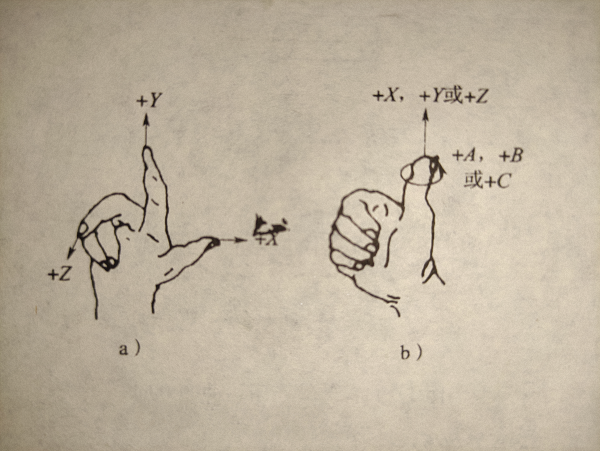

　　在數控雕銑機上，機床有橫向運動、縱向運動以及垂直運動，分別稱為X、Y、Z坐標軸，他們之間的相互關系由右手笛卡兒直角坐標系決定，如圖所示：


　?。?）伸出右手的大拇指、食指和中指，并互為90°。大拇指代表X坐標，食指代表Y坐標，中指代表Z坐標。
　　（2）大拇指的指向?yàn)閄坐標的正方向，食指的指向?yàn)閅坐標的正方向，中指的指向?yàn)閆坐標的正方向。
　?。?）圍繞X、Y、Z坐標旋轉的旋轉坐標分別用A、B、C表示，根據右手螺旋定則，大拇指的指向?yàn)閄、Y、Z坐標中任意軸的正向，則其余四指的旋轉方向即為旋轉坐標A、B、C的正向。

　　二、機床坐標系方向的確定方法

　　對于機床坐標系的方向，均將增大刀具與工件距離的方向確定為各坐標軸的正方向。

　　1、Z坐標方向

　　Z坐標的運動方向是由傳遞切削動力的主軸所決定的，即平行于主軸軸線的坐標軸為Z坐標，Z坐標的正向?yàn)榈毒唠x開工件的方向。如果雕銑機的有幾個主軸，則選一個垂直于工件裝夾平面的方向?yàn)閆坐標方向，

　　2、X坐標方向

　　X坐標平行于工件的裝夾平面，一般在水平面內。確定X坐標的方向時，由于精雕機主要以刀具做旋轉運動進行切削，所以要分兩種情況：
　?。?）Z坐標水平時，觀察者沿刀具主軸向工件看時，+X運動方向指向右方；
　?。?）Z坐標垂直時，觀察者面對刀具主軸向立柱看時，+X運動方向指向右方。

　　3、Y坐標方向

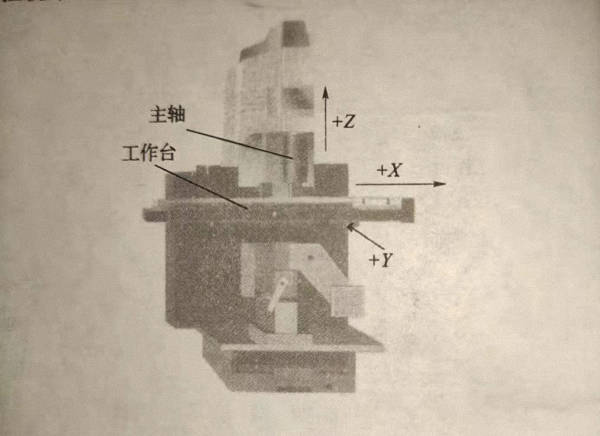

　　在確定X、Z坐標的正向方向后，可以用根據X和Z坐標的方向，按照右手直角坐標系來確定Y坐標的方向，如下圖：


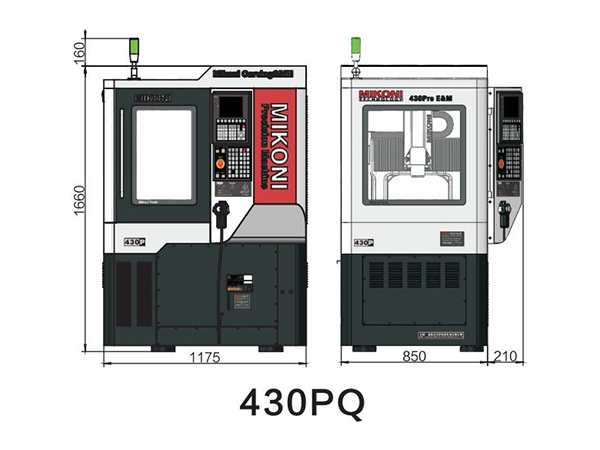

　　以上就是米科尼小編為大家介紹的數控雕銑機的機床坐標系及其方向確定方法，希望能對大家有所幫助。洛陽米科尼精密機械有限公司主要從事研發生產雕銑機、數控加工中心等眾多數控機床產品，作為小型CNC解決方案提供商，生產的雕銑機具備可靠的機床結構，廣泛應用于3C電子行業、小型模具銅電極加工、高光倒角加工以及工藝品制造等，如有需要可以在我們的網站留言，或者撥打客服電話進行詳細咨詢。
